功能描述:

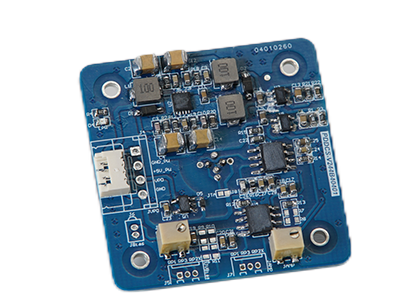

PDDCS-101IA名为“超低噪声可调增益偏置单5V供电光电探测放大器”，其是一款理想的用于光电二极管的前置光电转换放大调理模块。
其供电电压只需采用单独的5V供电，此种供电方式相较于同类产品传统的±5V或±12V或±15V双电源供电方式更为灵活方便易用。其光电探测器接口灵活多样；优良的电源纹波抑制处理使其具有超低噪声特性；其增益和偏置均可通过电位器进行调节；光信号转换为电信号的输出电压范围为0V~3.3V，并且此模块可以多个并联使用。
| 管脚描述 |
|---|
| 管脚序号 | 管脚标识 | 管脚名称 | 功能描述 |
| 1 | GND | 输入电源负极 | 模块的电源地 |
| 2 | VCC | 输入电源正极 | 模块的正电源输入脚，+5V |
| 3 | VPD | 光电信号电压输出脚 | 此脚输出光电转换信号的模拟电压值，范围为0V~3.3V |
| 4 | GND | 信号地 | 信号地，同模块的电源地在内部相连通 |
备注：

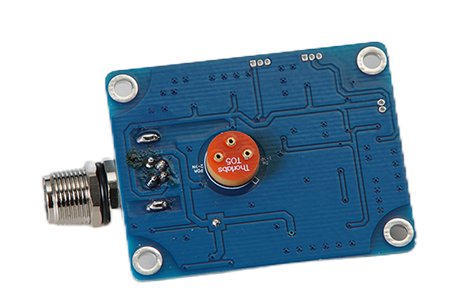

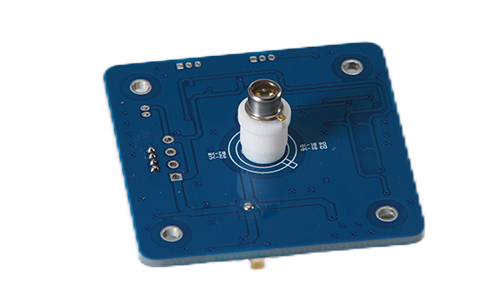

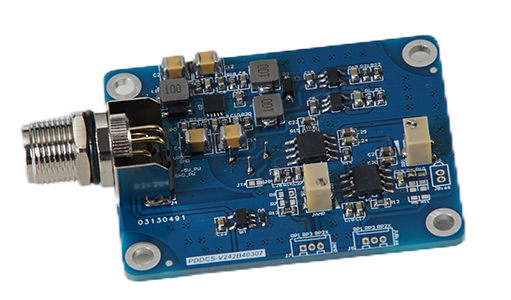

此光电探测放大器模块可依据用户使用场景需求进行特殊接口及特殊PCB形状定制，以下为定制型产品示例
由于产品不断改进更新， 产品配置信息均以实物为准。 我公司拥有对本产品相关内容的版权和最终解释权。
