KLS-101ID 名为“TDLAS 高集成度小型单板化全数字驱动检测控制板卡”，其 是一款理想的用于 TDLAS 检测系统的核心板卡。此板卡尺寸仅为 120x83x15mm， 将 TDLAS 系统所需的激光器驱动器、激光器温控器、调制信号发生器、数字正交 锁相放大器等核心功能高度集成于本产品内并以单板卡的形式呈现。
此板卡在功能上继承和兼容了上一代产品的多参数设置、一键启停功能、全数 字化操控、全数字化结果输出功能。于业界首家开创性支持光声光谱（PAS）与光热 光谱（PDS）领域的高精细度信号调制解调功能，其频率范围提升至 1KHz~20KHz， 频率步进达到 0.1Hz 超高精细度，可实现多达 19 万个预设频点的检测应用。进一步 升级了针对单激光器的快速多峰值提取输出功能；针对多激光器的联机组网检测功 能；升级了可跳过板载 TEC 温控和 LD 驱动功能；升级了调试监测指示端口功能模 式，具备多个可配置信号输出（包括基波同步、倍频同步、最大值开窗、采样位置 触发信号等）；升级了通讯接口模式，具备隔离或非隔离型 USB 通讯、3.3V-TTL 串 口通讯、RS232 通讯、RS485 通讯多种接口模式可选；预留了真彩色多功能按键显 示屏、RTC 实时时钟、带文件系统的 SD 卡、参比气室光电信号检测、以及多路数 字 IO 接口；上位机调试软件调整为免费标配，于业界率先全面开放所有通讯协议。
附件下载：

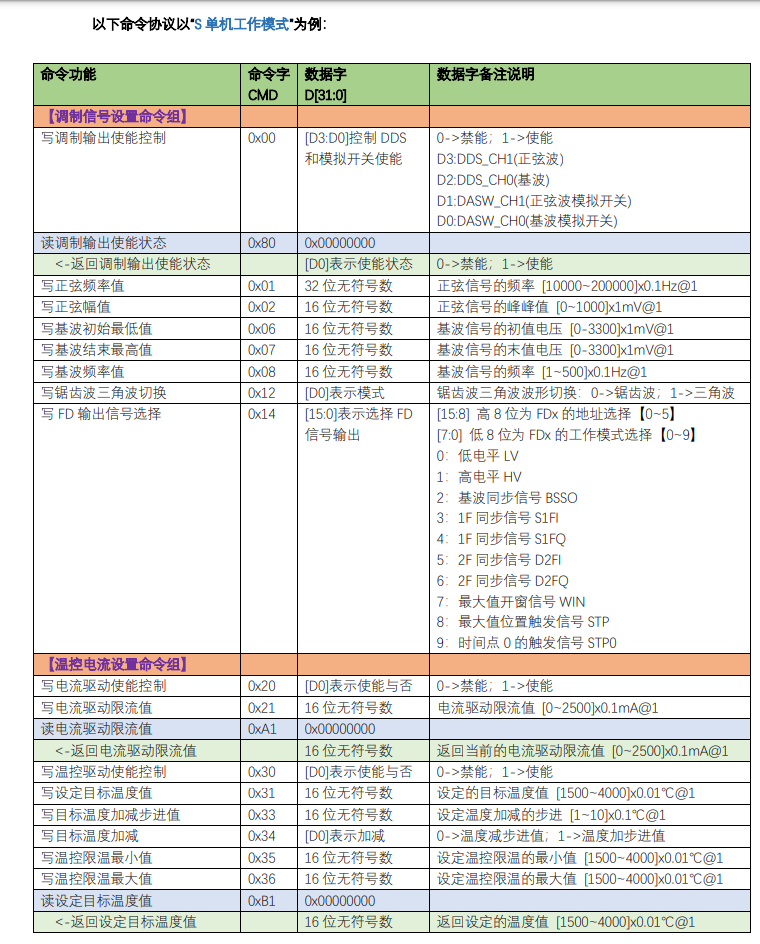

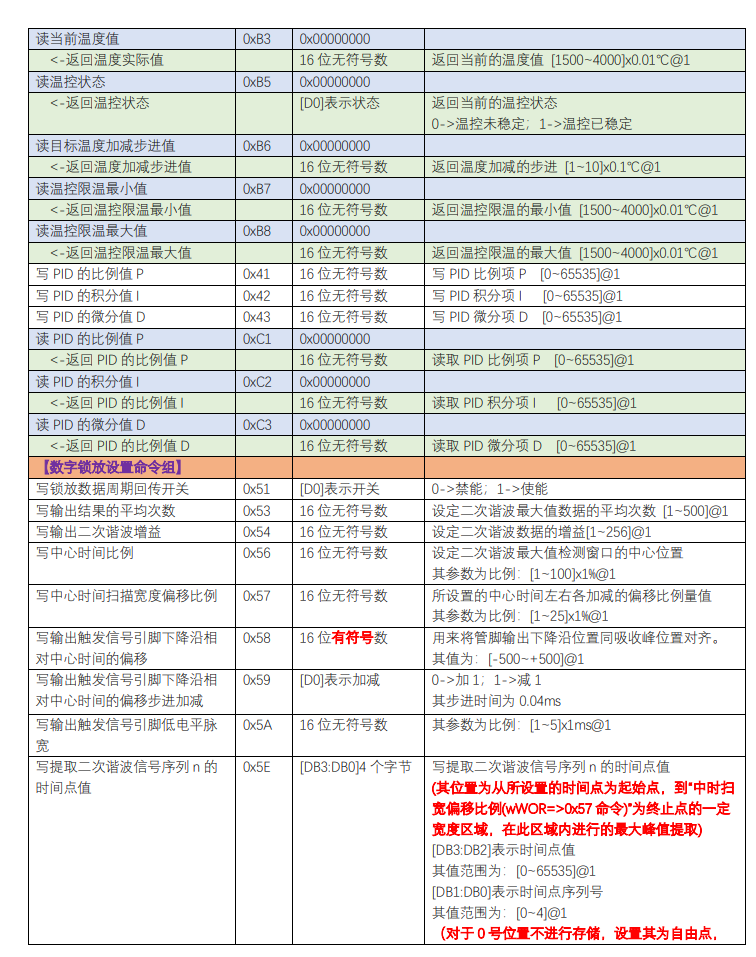

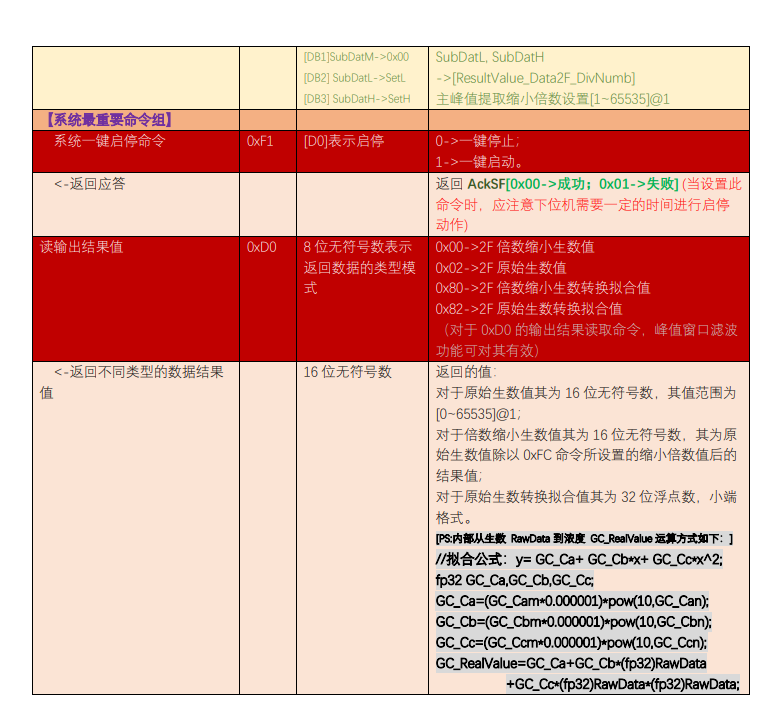

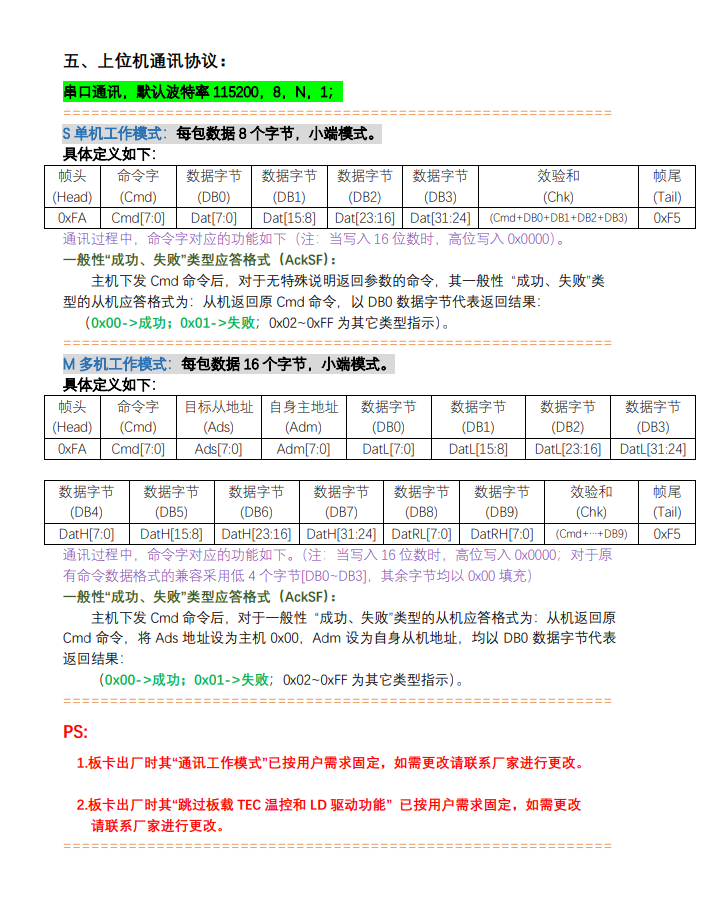

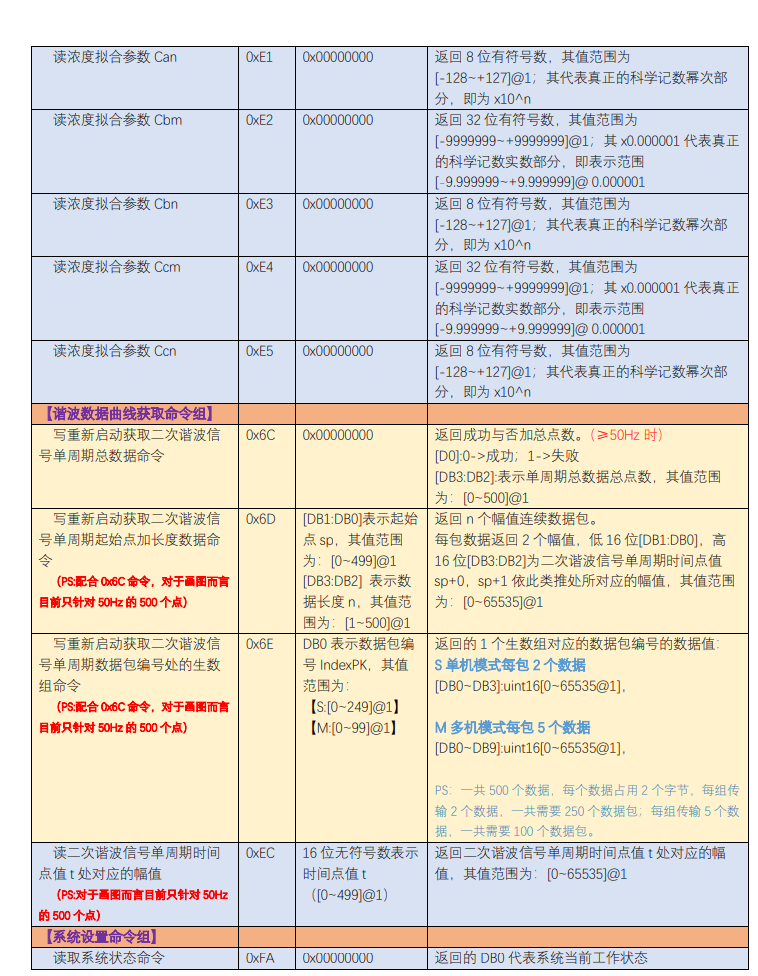

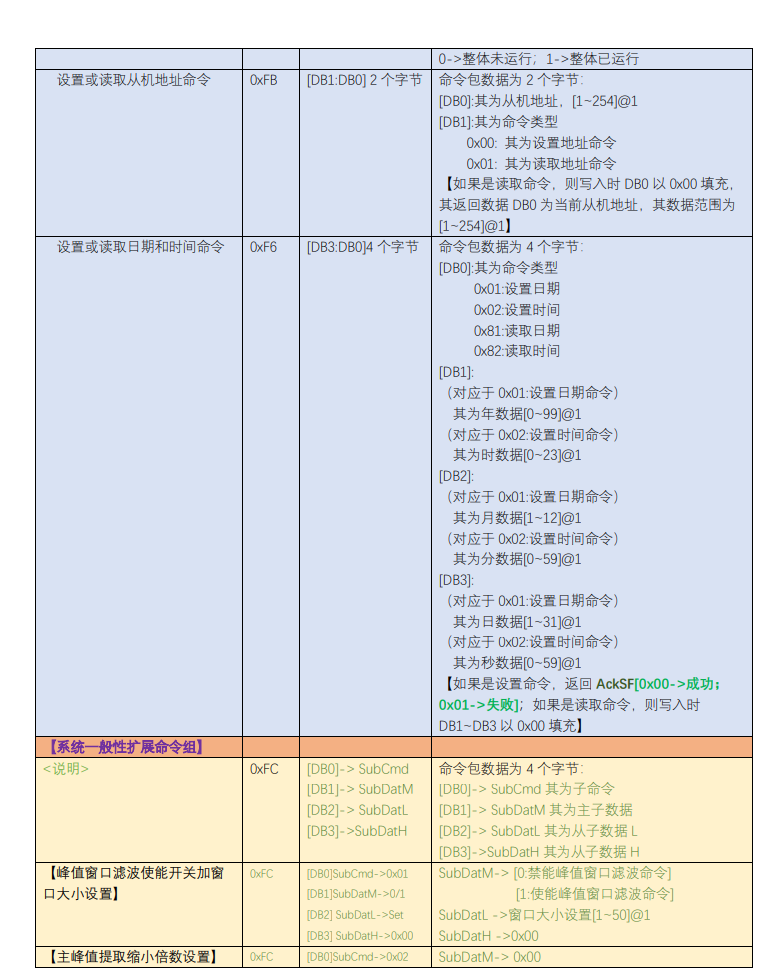

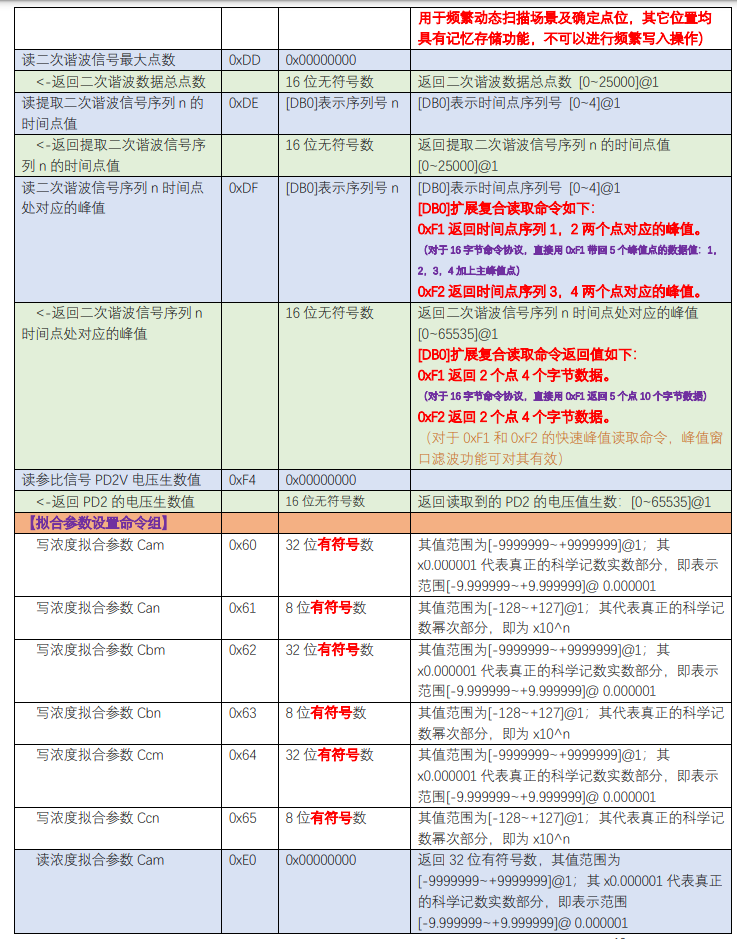

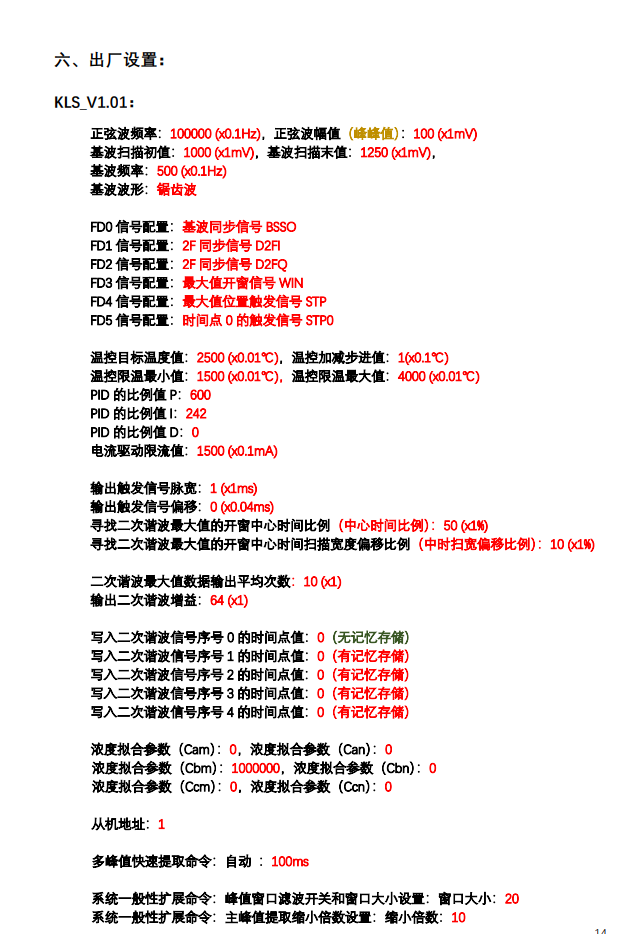

KLS-101ID全功能数字单板卡使用说明及上位机通讯协议V1.01b_20251119.pdf

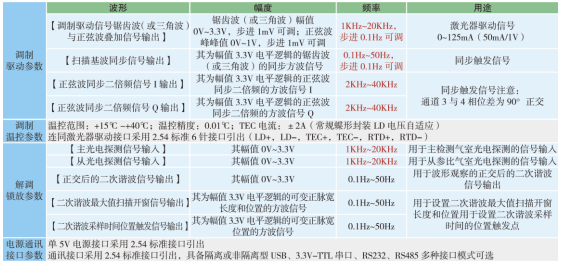

板卡系统核心参数指标：
说明：实际 DDS 输出的电压值与激光器驱动电流（最大输出 125mA）之间的关系为
50mA/1V，实际示例如下：
电压 V（x1mV）--> 电流 I（x0.05mA）（其为分辨率）
电压 V（x1V） --> 电流 I（x50mA）

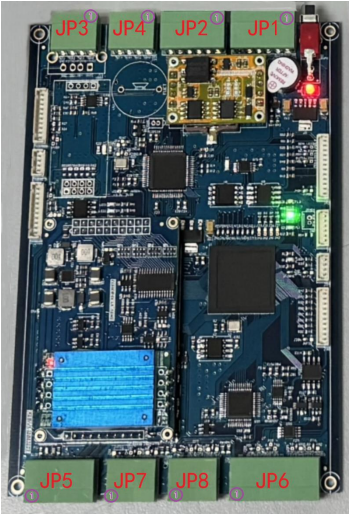

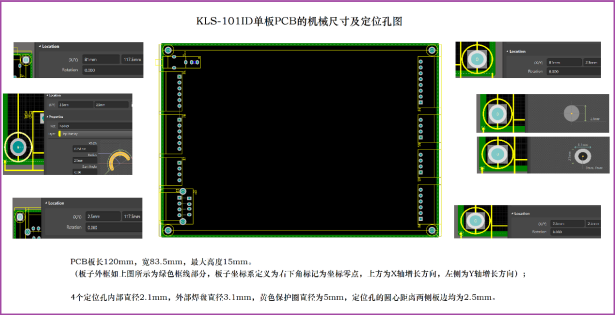

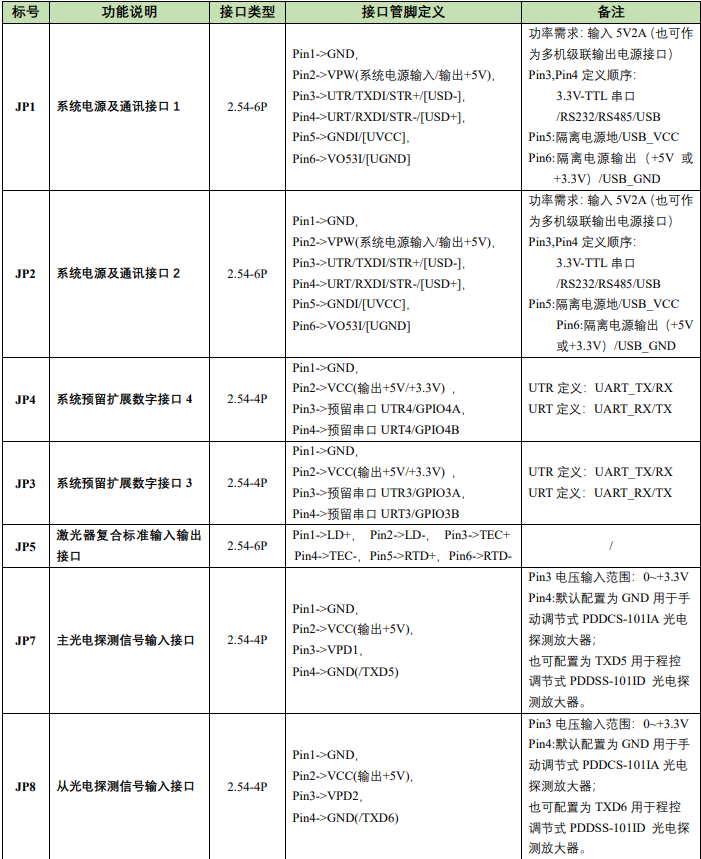

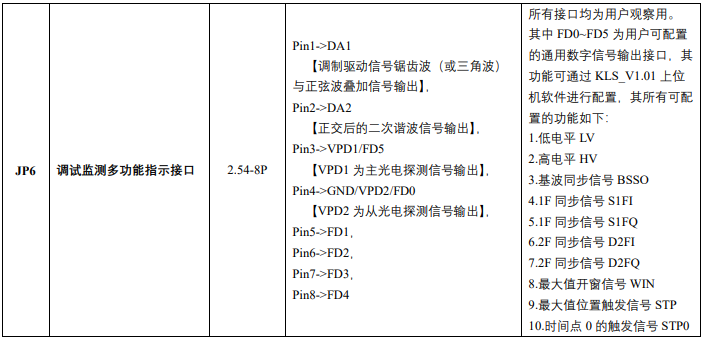

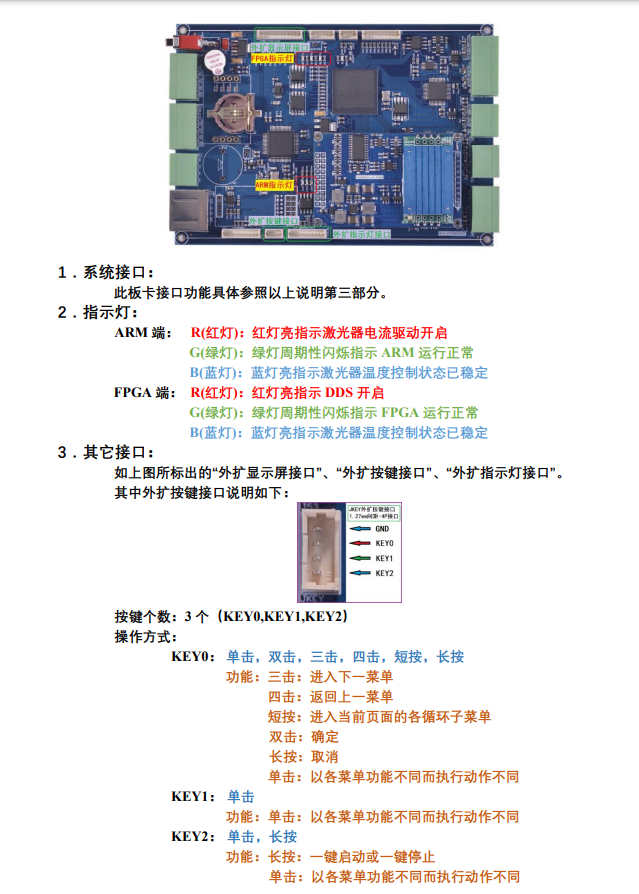

系统主接口功能说明和 PCB 板机械尺寸及定位孔图：
由于产品不断改进更新， 产品配置信息均以实物为准。 我公司拥有对本产品相关内容的版权和最终解释权。
