功能描述:
HSPLIA-101ID名为“高速高精度信号解调数字正交锁放板卡”,其是一款理想的用于TDLAS激光气体检测系统的高速高精度数字正交锁相放大解调及结果数据拟合处理的多功能一体式板卡。

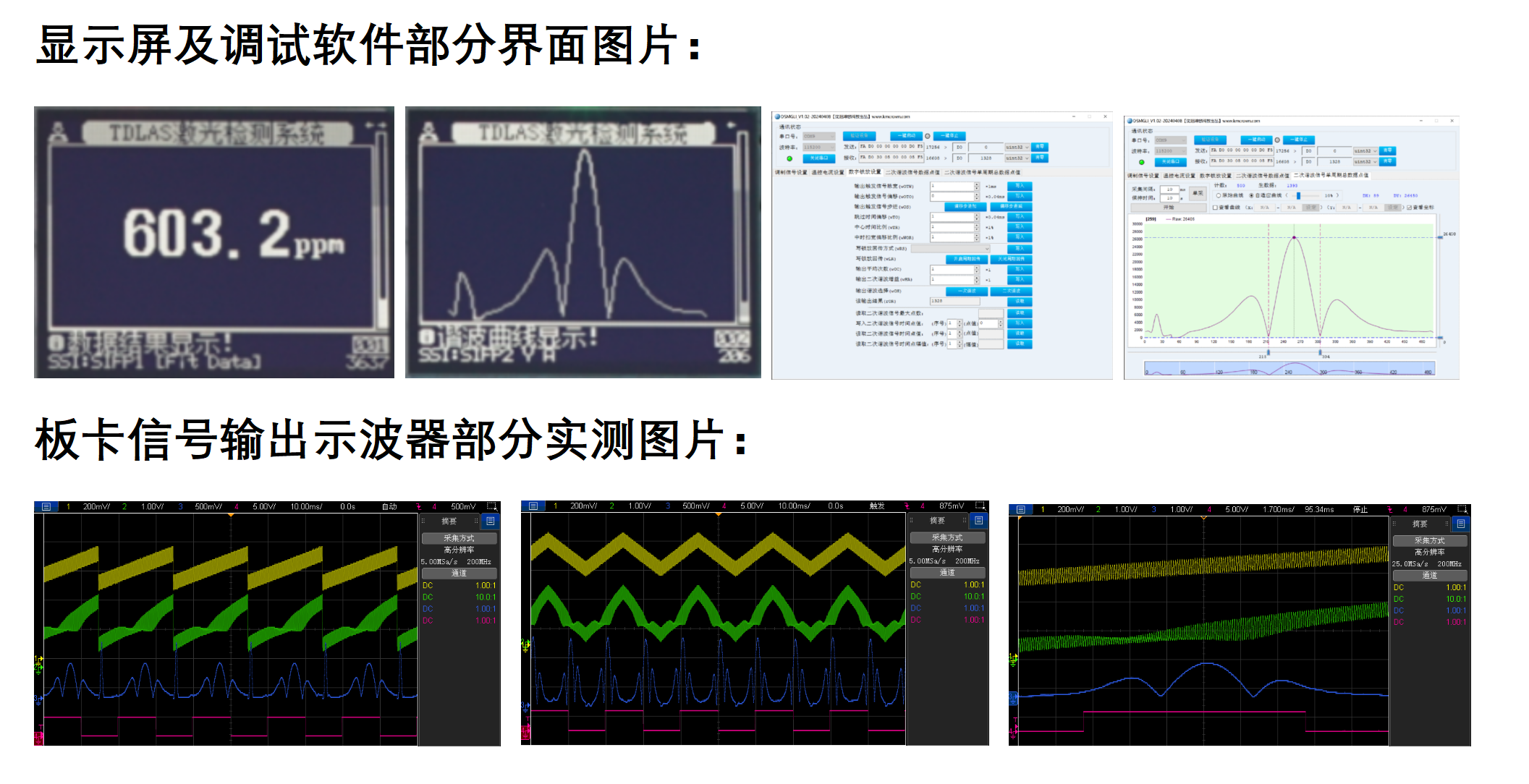

此板卡具备多参数设置、一键启停功能以及OLED多功能按键显示屏(可选配)和相应的上位机调试软件(可选配)。对于专业级用户可开放相关高级功能,诸如二次谐波曲线和数据结果或气体浓度拟合曲线可通过OLED多功能按键显示屏或上位机调试软件进行实时绘制等。
其供电电压是5V,标准模块具有2路模拟信号输入(1路14位高速AD采集,1路16位低速AD采集)和2路模拟信号输出(1路正交后的二次谐波信号输出,1路正交后的二次谐波信号等比电压值输出),3路同步数字信号输入(1路正弦波同步二倍频信号I输入,1路正弦波同步二倍频信号Q输入/正弦波同步一倍频信号输入,1路扫描基波同步信号输入),2路指示数字信号输出(1路二次谐波最大值扫描开窗信号输出,1路二次谐波采样时间位置信号输出),预留2路电源线/2个模拟信号12位低速AD输入口/2个数字信号输入输出IO口。通讯接口采用非隔离3.3V-TTL串口/板载隔离型USB-C转TTL串口接口(可选配)。具备参数存储功能掉电不丢失。
此模块通过1路14位高速AD采集被气体吸收后的光电信号(可直接接驳“PDDCS-101IA超低噪声可调增益偏置单5V供电光电探测放大器”),通过将3路同步数字信号输入接驳到“HSPDTS-101ID高速高精度信号调制数字驱动温控板卡”当中,可实现对二次谐波信号的数字化正交锁相放大提取及计算,所得数据结果可选择原始生数据输出或直接由内部处理进行气体浓度拟合输出(拟合参数可由用户自行设定),然后可直接通过串口通讯方式获取或直接由选配的独立的显示屏幕进行显示,也可通过串口通讯方式进行相应的数据采集处理的相关命令设定。
此模块通过另1路16位低速AD采集可以对分支光路的参考气室激光吸收情况进行辅助检测,用以校正气体吸收的谱线位置。
此外所预留的2路数字信号输入输出IO口可用于对外接气体压强温度检测模块的数据获取(可直接接驳“SPTS-101ID数字复合式气体压强温度传感检测器”)。
“高速高精度信号解调数字正交锁放板卡” 由于接口灵活多变,具体接口说明可依据用户具体使用需求而定,以下仅列举关键参数指标:
解调锁放参数 | | 波形 | 幅度 | 频率 | 用途 | 接口 |
---|
通道1(A1) | 【光电探测信号输入】光电探测信号输入 | 其幅值0V~3.3V | 频率500Hz~10KHz | 光电探测的信号输入 | 2.54标准或引出 |
通道2(A2) | 【正交后的二次谐波信号输出】正交后的二次谐波信号输出 | 其幅值0V~3.3V | 频率0.1Hz~50Hz | 用于波形观察的正交后的二次谐波信号输出 |
通道3(D1) | 【扫描基波同步信号输入】 | 幅值3.3V电平逻辑的锯齿波(或三角波)同步方波信号 | / | 同步触发信号输入 |
通道4(D2) | 【正弦波同步二倍频信号I输入】 | 其为幅值3.3V电平逻辑的正弦波同步二倍频的方波信号I | 1KHz-20KHz | 同步触发信号注意:通道4与通道5相位相差90度(正交同步信号输入) |
通道5(D3) | 【正弦波同步二倍频信号Q输入】 | 其为幅值3.3V电平逻辑的正弦波同步二倍频的方波信号Q | 1KHz-20KHz |
电源通讯接口参数 | 单5V电源接口采用2.54标准或引出,通讯接口采用2.54标准或引出隔离型RS232或RS485母口DB9接口或USB-C接口 |

由于产品不断改进更新, 产品配置信息均以实物为准。 我公司拥有对本产品相关内容的版权和最终解释权。
