功能描述:
HSPDTS-101ID名为“高速高精度信号调制数字驱动温控板卡”,其是一款理想的用于高速高精度的激光器调制信号发生及电流驱动和温度控制的多功能一体式板卡。

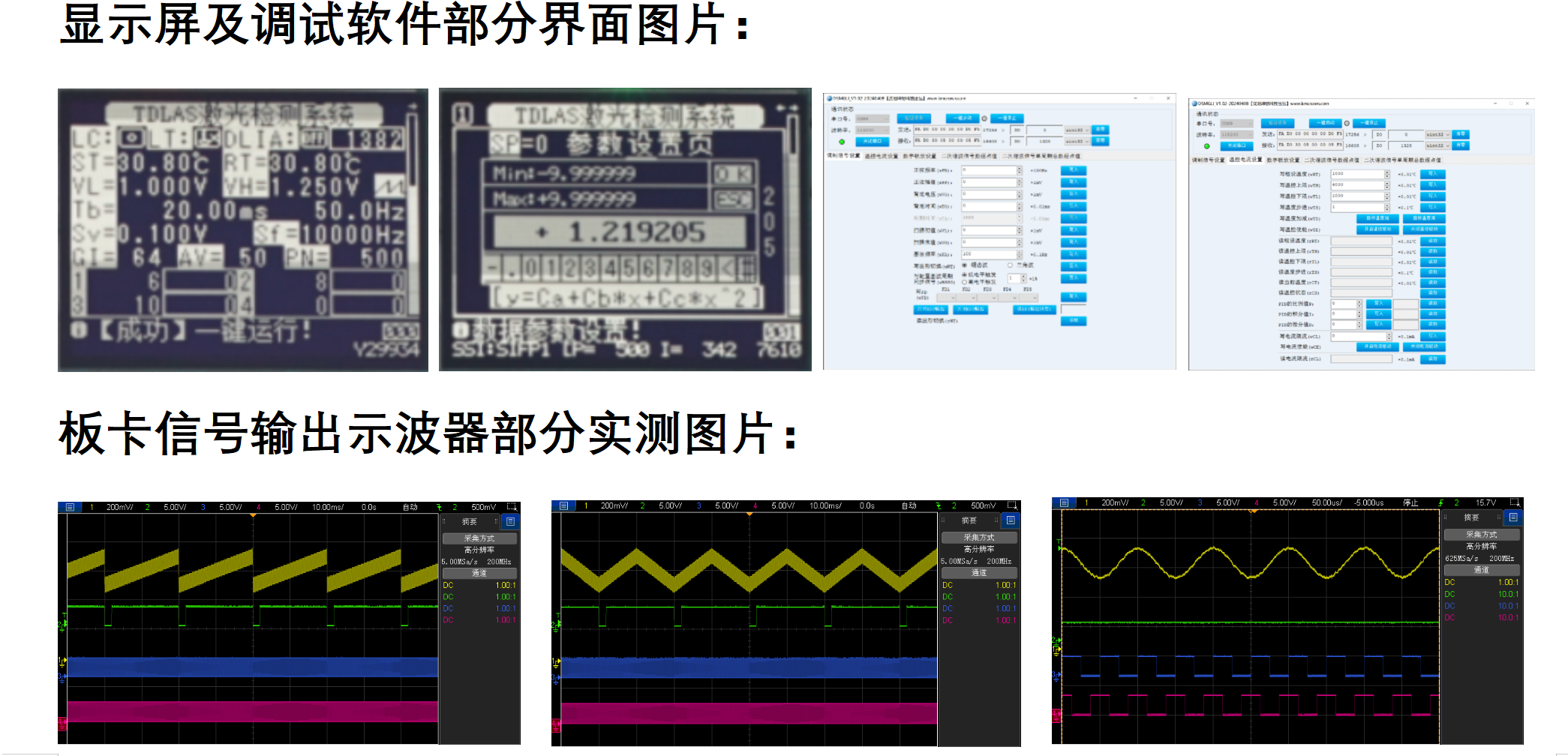

此板卡具备多参数设置、一键启停功能以及OLED多功能按键显示屏(可选配)和相应的上位机调试软件(可选配)。对于专业级用户可开放相关高级功能,诸如控温PID参数可通过OLED多功能按键显示屏或上位机调试软件进行设置,控温曲线可通过上位机调试软件进行实时绘制等。
其供电电压是5V,标准模块具有2路模拟信号输出(1路“调制驱动信号”正弦波与三角波(或锯齿波)叠加的信号,1路“扫描基波信号”),3路同步数字信号输出(扫描基波同步信号输出、正弦波同步二倍频信号I、正弦波同步二倍频信号Q/正弦波同步一倍频信号),其正弦波、三角波(或锯齿波)的频率和幅值均可通过串口通讯进行设定。其中正弦波频率500Hz~10KHz,步进 100Hz 可调,峰峰值0V~1V,步进 1mV 可调;三角波(锯齿波) 频率 0.1Hz~50Hz,步进 0.1Hz 可调,幅值 0V~3.3V,步进 1mV 可调,斜率可通过起始低电压和终止高电压以1mV分辨率可调。通讯接口采用非隔离3.3V-TTL串口/板载隔离型USB-C转TTL串口接口(可选配)。具备参数存储功能掉电不丢失。
标准模块可输出最大125mA的电流(其它大于等于10mA同时小于等于300 mA的电流输出在模块体积不变的前提下可订制,其它电流输出订制可能会改变模块体积),其精度可达0.01mA。通过内部数字设定的电压来控制输出电流,比例系数为50mA/1V,500 KHz正弦波恒流带宽(100 KHz方波恒流带宽),具有断电保护、慢启动激光二极管保护、兼容TTL关机引脚等功能。其可针对通过TEC+RTD(10KΩ)热敏电阻所构成的激光器温控体系进行高精度的数字式温控。温控范围:+15 °C ~ +40°C,温控精度:0.01℃,TEC最大输出电流:±2A(常规LD电压自适应),可选配独立的温度显示屏幕,以串口通讯方式进行温度设定和获知温控状态(获知温控状态也可直接通过1个IO口的电平状态进行读取)。
“高速高精度信号调制数字驱动温控板卡”由于接口灵活多变,具体接口说明可依据用户具体使用需求而定,以下仅列举关键参数指标:
调制驱动参数 | | 波形 | 幅度 | 频率 | 用途 | 接口 |
---|
通道1(A1) | 【调制驱动信号】锯齿波(或三角波)与正弦波叠加信号输出 | 锯齿波(或三角波)幅值0V~3.3V,步进1mV可调;正弦波峰峰值0V~1V,步进1mV可调 | 频率500Hz~10KHz,步进100Hz可调 | 激光器驱动信号0-125mA(精度0.1mA) | 2.54标准或引出 |
通道2(A2) | 【扫描基波信号】锯齿波(或三角波)信号输出 | 其幅值0V~3.3V,步进1mV可调 | 频率0.1Hz~50Hz,步进0.1Hz可调 | 扫描基波信号 |
通道3(D1) | 【扫描基波同步信号】 | 其为幅值3.3V电平逻辑的锯齿波(或三角波)的同步方波信号 | 0.1Hz~50Hz | 同步触发信号 |
通道4(D2) | 【正弦波同步二倍频信号I】 | 其为幅值3.3V电平逻辑的正弦波同步二倍频的方波信号I | 1KHz-20KHz | 同步触发信号注意:通道4与5相位差为90°正交 |
通道5(D3) | 【正弦波同步二倍频信号Q】 | 其为幅值3.3V电平逻辑的正弦波同步二倍频的方波信号Q | 1KHz-20KHz |
调制温控参数 | 温控范围:+15°C ~ +40°C控温精度:0.01℃TEC电流:±2A(常规蝶形封装LD电压自适应)连同激光器驱动接口采用2.54标准或引出(LD+,LD-,TEC+,TEC-,RTD+,RTD-) |
电源通讯接口参数 | 单5V电源接口采用2.54标准或引出,通讯接口采用2.54标准或引出隔离型RS232或RS485母口DB9接口或USB-C接口 |

由于产品不断改进更新, 产品配置信息均以实物为准。 我公司拥有对本产品相关内容的版权和最终解释权。
