新品特色

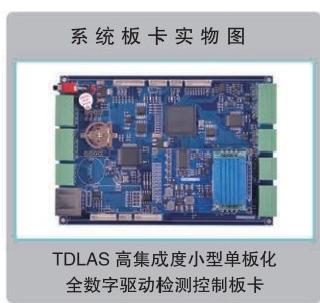

KLS-101ID名为“TDLAS高集成度小型单板化全数字驱动检测控制板卡”,其是一款理想的用于TDLAS 检测系统的核心板卡。此板卡尺寸仅为120×83x15mm,将TDLAS 系统所需的激光器驱动器、激光器温控器、调制信号发生器、数字正交锁相放大器等核心功能高度集成于本产品内并以单板卡的形式呈现。
此板卡在功能上继承和兼容了上一代产品的多参数设置、一键启停、全数字化操控、全数字化结果输出等功能。
软硬件功能升级
1. 升级了2.8寸320x240 分辨率真彩色多功能按键显示屏(触摸或非触摸式);
2. 增加了RTC实时时钟以及带有文件系统的SD卡接口,可用于后期用户脱机本地化数据采集存储;
3.升级了针对单激光器的多峰值提取输出功能;
4. 升级了针对多激光器的联机组网检测功能;
5. 升级了对于主检测气室光电探测信号的程控功能,并对应推出了全新设计的超低噪声可程控调节增益偏 置单5V 供电光电探测放大板,以实现更加全面的全数字化操控;
6. 增加了一路用于参比气室光电信号检测的16位AD输入接口;
7. 升级了调试监测指示端口功能模式,具备多个可配置信号输出(包括基波同步、倍频同步、最大值开窗、 采样位置触发信号等);
8.升级了通讯接口模式,具备隔离或非隔离型USB通讯、3.3V-TTL串口通讯、RS232 通讯、RS485通讯多种接口模式可选;
9.增加了用于后期用户扩展功能的预留多路数字IO接口,包括UART串口、通用输入输出GPIO接口、以及USB-HOST主机接口(可用于连接有线或无线鼠标、键盘、手柄或U 盘等)。
10.于业界率先全面开放所有通讯协议(用户可以自由配制板卡所有参数,包括原来只对专业级用户开放的高级功能诸如控温PID参数设置等;数据结果可根据用户设定的参数直接进行拟合反演成实际的气体ppm浓度值,其结果曲线可通过上位机调试软件进行实时绘制显示并进行保存输出);
11.相应的上位机调试软件调整为免费标配。

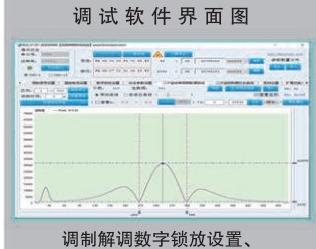

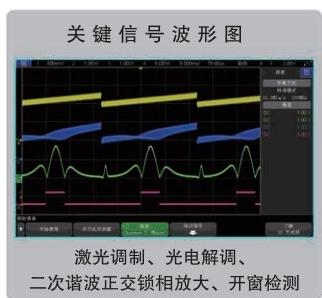

显示屏、调试软件及示波器部分界面图片
功能描述
其供电电压是5V,标准模块具有2路模拟信号输入(1路14位高速主检测信号AD采集,1路16位
低速从参比信号AD采集);2路模拟信号输出(1路调制驱动信号的锯齿波(或三角波)与正弦波叠加的信号输出,1路正交锁相放大后的二次谐波信号输出);4路同步或指示数字信号程控可配置输出(扫描基波同 步信号、正弦波同步二倍频的|或Q信号、二次谐波最大值扫描开窗信号、二次谐波采样时间位置触发信号等)。
其锯齿波(或三角波)、正弦波的频率和幅值均可通过串口通讯进行设定;可数控输出最大125mA 的电流(其它大于等于10mA同时小于等于300mA的电流输出在模块体积不变的前提下可订制,其它电流输出订制可能会改变模块体积),精度可达0.01mA, 具有断电保护、慢启动激光二极管保护、兼容TTL关机引脚等功能;具备高精度数字式温控,温控范围:+15℃~+40℃,温控精度:0.01℃;通讯接口具备隔离或非隔离型USB通讯、
3.3V-TTL串口通讯、RS232 通讯、RS485 通讯多种接口模式可选;具备设置参数存储功能掉电不丢失。
模块增加了针对单激光器的多峰值提取输出功能和针对多激光器的联机组网检测功能;通过1路14位高速AD采集被气体吸收后的光电信号(可直接接驳“PDDSS-101D 或PDDCS-1011A 超低噪声程控或手动可调增益偏置单5V 供电光电探测放大器”),实现对二次谐波信号的全数字化正交锁相放大提取及计算,所得数据结果可选择原始生数据输出或直接由内部处理进行气体浓度拟合输出(拟合参数可由用户自行设定),此数据结果可直接通过串口获取或由显示屏幕读取;通过另1路16位低速AD采集可以对分支光路的参考气室激光吸收情况进行辅助检测,用以校正气体吸收的谱线位置或进行高气体浓度的检测。
模块所预留的多路数字IO接口,包括UART串口、通用输入输出GPIO接口,以及USB-HOST主机接口等可用于诸如对外接气体压强温度检测模块的数据获取(可直接接驳“SPTS-1011D 数字复合式气体压强温度传感检测器”),或进行特殊的扩展功能控制(如连接有线或无线鼠标、键盘、手柄或U 盘等或进行后级子板接驳通讯控制等)。
模块升级了2.8寸320×240分辨率真彩色多功能按键显示屏(触摸或非触摸式)和RTC 实时时钟以及带 有文件系统的SD卡接口,可用于后期用户进行脱机本地化数据采集存储。
“TDLAS高集成度小型单板化全数字驱动检测控制板卡”由于接口灵活多变,具体接口说明可依据用户具体使用需求而定,以下仅列举关键参数指标
调制 驱动参数 | | 波形 | 幅度 | 频率 | 用途 | 接口 |
通道1(A1) | 【调制驱动信号锯齿波 (或三角波)与正弦波叠 加信号输出】 | 锯齿波(或三角波)幅值 0V~3.3V,步进1mV可调; 正弦波峰峰值0V~1V, 步进1mV可调 | 500Hz~10KHz,步进100Hz可调 | 激光器驱动信号 0~125mA (50mA/1V) | 2.54标准接口 |
通道2(D1) | 【扫描基波同步信号输出】 | 其为幅值3.3V电平逻辑的 锯齿波(或三角波)的 同步方波信号 | 0.1Hz~50Hz | 同步触发信号 |
通道3(D2) | 【正弦波同步二倍频信号I输出】 | 其为幅值3.3V电平逻辑的正弦波同步二倍频的方波信号I | 1KHz-20KHz | 同步触发信号 注意:通道3与4相位 差为90°正交 |
通道4(D3) | 【正弦波同步二倍频信号Q输出】 | 其为幅值3.3V电平逻辑的正弦波同步二倍频的方波信号Q | 1KHz-20KHz |
调制 温控参数 | 温控范围:+15℃~+40℃ 温控精度:0.01℃ TEC电流:±2A(常规蝶形封装LD电压自适应) 连同激光器驱动接口采用2.54标准6针接口引出(LD+,LD-,TEC+,TEC-,RTD+,RTD-) | |
解调 锁放参数 | | 波形 | 幅度 | 频率 | 用途 | 接口 |
通道1(A1) | 【主光电探测信号输入】 | 其幅值0V~3.3V | 500Hz~10KHz | 用于主检测气室 光电探测的信号输入 | 2.54标准接口 |
通道2(A2) | 【从光电探测信号输入】 | 其幅值0V~3.3V | 500Hz~10KHz | 用于从参比气室 光电探测的信号输入 |
通道3(A3) | 【正交后的二次谐波信号输出】 | 其幅值0V~3.3V | 0.1Hz~50Hz | 用于波形观察的正交后的二次谐波信号输出 |
通道4(D1) | 【二次谐波最大值扫描开窗信号输出】 | 其为幅值3.3V电平逻辑的 可变正脉宽长度和位置的方波信号 | 0.1Hz~50Hz | 用于设置二次谐波最大值扫描开窗长度和位置 |
通道5(D2) | 【二次谐波采样时间位置触发信号输出】 | 其为幅值3.3V电平逻辑的 可变正脉宽位置的方波信号 | 0.1Hz~50Hz | 用于设置二次谐波采样 时间的位置触发点 |
电源通讯接口参数 | 单5V电源接口采用2.54标准接口引出 通讯接口采用2.54标准接口引出,具备隔离或非隔离型USB、3.3V-TTL串口、RS232、RS485多种接口模式可选 |
由于产品不断改进更新, 产品配置信息均以实物为准。 我公司拥有对本产品相关内容的版权和最终解释权。
